Domos Gigantes
Cien metros: número redondo para un campo de fútbol, o una milésima de la distancia de la superficie de la tierra al espacio. Y un largo trecho a cubrir para cualquier techumbre sin columnas.
Jeddah Superdome en el Reino de Arabia Saudita
De hecho, para que un área sobre la superficie de la tierra pueda ser claramente vista desde el espacio, requiere alrededor de 100m de diámetro. Geométrica es pionera de la tecnología que hace posible construir estructuras que cubran de manera eficiente el claro amplio sobre tales áreas. Tan eficiente es el diseño que estos domos y bóvedas de longitudes amplias son usados por su economía en aplicaciones puramente funcionales. Este documento presenta algunas de estas estructuras.
Grandes (100m a 120m)
Los domos de este rango cubren aproximadamente una hectárea, área donde cabe cómodamente un campo de fútbol. Cubrir áreas de este tamaño sin columnas intermedias era una tarea imposible hasta la llegada de estructuras metálicas a finales del siglo XIX. Aunque estructuras con este claro libre aún no son muy comunes, Geométrica ha construido decenas de domos con tal cobertura y mas. A continuación algunos ejemplos:
Domo Marchwood
El domo plateado de Veolia Marchwood es una obra de arte, con su arquitectura que embellece y encierra un incinerador con chimeneas gemelas que alcanzan los cielos, pasando la elegante curvatura de la techumbre. Esta planta que convierte la basura en energía fue diseñada por el renombrado arquitecto francés Jeanrobert Mazaud, transformándola en una realidad en 2007.
Domo Marchwood, 110m, Inglaterra
La solución geométrica alcanza los 110m y logra el deseo de cualquier arquitecto, es decir, conjuga una forma impresionante sin salirse del presupuesto. Ahora la energía generada dentro del domo calienta los hogares cercanos, y una nueva joya arquitectónica, el Domo Plateado Marchwood, adorna el Southampton Water, al sur de Inglaterra.
Freedome® Rassini
Rassini manifactura partes para automóvil en México. La nueva planta requería una cubierta. Sus líneas de producción tenían que ser re-acomodadas periódicamente para albergar cambios tecnológicos o de procesos. Por lo tanto, requerían una estructura libre de columnas que cubriera 12,000 metros cuadrados.
El Freedome Rassini es un domo de 112m, que cubre la planta de partes automotrices sobre un plano cuadrado.
Geométrica diseñó un Freedome® sobre un plano rectangular, que sobresale de un perímetro de estructura de acero con un claro de 6m. El domo abarca 112m de lado a lado, y casi 150m de esquina a esquina.
Velódromo de la Ciudad de México
Otro proyecto increíble es el "Velódromo Belem Guerrero" en la Ciudad de México. Esta aplicación deportiva y para centro de eventos, de una cubierta de claro amplio, mide 80m x 120m.
Velódromo, 120m x 80m, Ciudad de México
El velódromo sirve como lugar de prácticas para ciclistas, pero también funge como arena de espectáculos musicales en vivo, e incluso se ha utilizado en la producción de videos.
Más Grandes (120m a 140m)
JEA Northside
JEA, 2 domos de almacenamiento de coque de 122m, en Jacksonville, Florida
Geométrica se encargó de proveer la estructura tipo domo para la planta de energía JEA, que requirió actualizar dos plantas que operaban con petroleo o gas, a utilizar combustible sólido con tecnología de circulación de lecho fluidizado.
La planta, ganadora de premios, ahora presume sus dos domos de almacenamiento de coque, cerca de los pantanos del norte de Florida. El almacenamiento de combustibles sólidos en el sitio está diseñado para proteger al ambiente con una eficiencia máxima de la forma y un desperdicio mínimo de espacio y materiales. Cada estructura puede contener 66,000 toneladas de combustibles, que llegan por el transportador con un sistema de bandas de 12,000 metros. El revestimiento interno previene que la caída del polvo del combustible forme acumulaciones en la estructura, minimizando la contaminación por polvo, y previniendo que el agua de lluvia fluya sobre el combustible y contamine la cercana costa. Este esfuerzo incrementó la eficiencia y redujo tanto las emisiones como el costo de electricidad.
Tai Power
En otra instancia de múltiples estructuras construidas simultáneamente, Geométrica diseñó cuatro cúpulas de 126 metros de diámetro para la compañía estatal taiwanesa Tai Power. Como parte de sus planes de expansión, Tai Power necesitaba guardar combustible bajo cubierta en su estación Hsin-Ta Fossil Power Station en Kaohsiung Hsien, Taiwán.
Tai Power, 4 domos de almacenamiento de carbón de 126m en Taiwán
El proyecto marcaba vientos de hasta 94 m/s. Geométrica utilizó estudios de túnel de viento para determinar las cargas sobre los domos, y diseñó las estructuras con análisis lineal y no-lineal. Debido al apretado programa para terminar el proyecto, los domos se construyeron después de que se había terminado la instalación del equipo apilamiento sin causar eso problema alguno para su instalación.
Pila de Almacenamiento de Sierra Gorda
En una de las más grandes minas de cobre del mundo, este domo se diseñó para cubrir el mineral triturado en la pila de almacenamiento en Sierra Gorda, Chile.

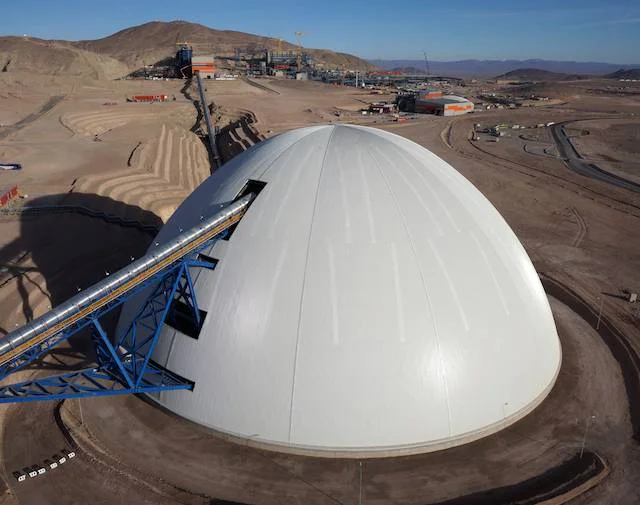

Domo de 122m que cubre la pila de mineral de cobre en Sierra Gorda, Chile
Domo de la Refinería de Ruwais
Grandes aberturas para la estructura de soporte de la banda transportadora debieron ser acomodadas en la superficie del domo. El domo de 135m de diámetro es un componente clave para la producción de 120,000 toneladas por año de cobre fino.
Takreer es la compañía dueña de la refinería de petróleo en Abu Dhabi. Para la expansión de la refinería en Ruwais se necesitaba un domo y el equipo para habilitar la pila de almacenamiento de azufre y otros sub-productos del proceso de la refinería.
Takreer seleccionó a Dodsal Engineering para los trabajos. Dodsal se unió a Geométrica para el suministro e instalación del proyecto, es decir, de un domo de aluminio de 135m. El diseño tenía que considerar que los trabajos de la maquinaria que albergaría, y de la banda transportadora. Además, la estructura de 54m de altura debía terminarse rápido para cumplir con un ambicioso programa arranque.
Los más grandes (Superiores a 140m)
Planta de Manufactura Nemak
Domo Geométrica de 135m para almacenamiento de azufre en Abu Dhabi, EAU
Nemak, cuatro Freedomes® de 224m de largo en Monterrey, México
Nemak se especializa en la producción de fundición de aluminio de alta complejidad para la industria automotriz. El arquitecto Carlos Villaseñor fue seleccionado para el diseño de la planta que sería suficientemente flexible para el acomodo de la tecnología cambiante empleada por la empresa, y sus requerimientos de acomodo y espacios.
La solución de Villaseñor requería cuatro domos inmensos, cada uno de 18,000 metros cuadrados. Por lo tanto se solicitó a Geométrica. El resultado fueron domos de 224m en su eje mayor, sin columnas interiores.
Mina San Cristóbal
San Cristóbal es la mina más grande en Bolivia—una mina de plata, plomo y zinc a cielo abierto que requería el transporte de 150,000 toneladas de roca, y el procesamiento de 40,000 toneladas de minerales diariamente. Buscando proteger la pila de polvos y cubrir el material que aguarda el transporte, la mina se acercó a Geométrica y Carlos Caballero SRL para encontrar una solución.

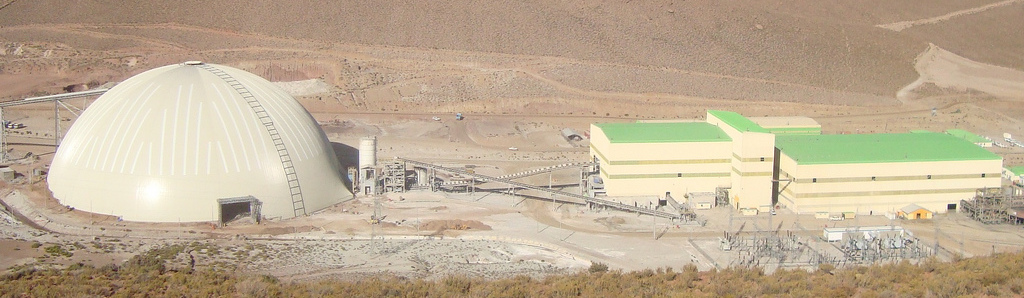

San Cristóbal. Pila de Almacenamiento de 140m en Bolivia
Se unieron para crear una aplicación de claro amplio de forma irregular en lo alto del Altiplano Boliviano, localizado a más de 4,000 metros sobre el nivel del mar en los Andes. La mina estuvo en operación normal durante la instalación del domo, lo que significa que se pudo procesar el mineral durante toda la construcción. La estructura que contiene la pila de almacenamiento tiene 140m de diámetro y 59m de altura.
Caserones
A 4000m sobre el nivel del mar, la nueva mina Caserones en Chile es sujeta a cargas de nieve de hasta 800kg/m2 y ráfagas de viento que aplican presiones de hasta 300kg/m2. La pila de almacenamiento, una de las mayores en el mundo, está situada en un barranco, y tiene un desnivel de 20 metros entre sus apoyos bajos y más altos. El reto era construir un domo de 145m x 94m que pudiera tolerar estas condiciones brutales del sitio y ambiente.
Geométrica fue seleccionada debido a la extensa experiencia de la empresa en aplicaciones de claro amplio y forma libre. Geométrica utiliza la forma como un elemento estructural. Esto permite que domos y bóvedas se diseñen sin columnas interiores, eliminando el espacio desperdiciado.
Domo Caserones. Estructura de 145m de ancho x 94m de altura, a 4000m sobre el nivel del mar, en los Andes Chilenos.
Bocamina
La mayoría de las plantas de energía que utilizan carbón, lo almacenan en pilas a la intemperie, y hasta hace poco, la planta Bocamina, de Enel, no era la excepción. Su patio de carbón cubría 12 acres, con 300,000 toneladas de carbón, para sostener las operaciones. Luego, en Abril de 2015, Enel recibió la aprobación medioambiental para el proyecto de optimización de su planta, que incluía cubrir las pilas de almacenamiento con dos domos de forma libre. La iniciativa convertiría a Bocamina en la primera planta en Chile con un sistema tan moderno. Los domos cubrirían aproximadamente 23,000m2 y serían los domos de almacenamiento de forma libre más grandes del mundo.
Los domos en Bocamina alcanzan 206m y 182m en sus ejes mayores.
Jeddah Superdome
Construido en seis meses sin utilizar andamios internos, la luz de 210m de la cúpula de el Jeddah Superdome está completamente libre de columnas internas y obtuvo dos récords mundiales Guinness: el domo geodésico más grande y el domo más grande con techo continuo.
Geométrica actualmente está diseñando domos que cubren más de 300m. Si necesita un domo más grande, contacte a Geométrica. Lo hemos hecho antes.
Y muchos otros domos grandes
Cada aplicación se diseña a la medida, para obtener vistas sin barreras y un máximo uso del espacio dentro de la estructura. La ausencia de columnas o cualquier otro tipo de inconveniencia mejora la circulación, tráfico y visión dentro de la estructura. La versatilidad del sistema de construcción Geométrica no requiere soldadura y elimina las limitaciones de vigas y articulaciones mecánicas. Las estructuras espaciales de hoy en día pueden desarrollarse en nuevas dimensiones, impensables hace algunas décadas. Los Freedomes impactan al espectador, ofreciendo una de las soluciones de mayor innovación conocidas a la humanidad.
Los ejemplos anteriores son sólo algunas de las muchas estructuras que los astronautas pueden observar al cruzar el espacio. ¿Qué puede hacer Geométrica por usted? Por favor llene la forma de contacto.
