Grandes Claros para Grandes Pilas

Minas, puertos, cementeras y plantas de energía alrededor del mundo tienen en común la necesidad de enormes pilas de almacenamiento de materiales a granel. La gestión de estas pilas para mayor sustentabilidad, eficiencia, seguridad y protección es un enorme reto. Tenemos la solución.

Nuestros domos geodésicos cubren cualquier tipo de pila, sin importar forma, material, o tamaño, para proporcionar una solución económica, operacional y a la vez amigable con el planeta.

Por lo general las pilas pueden clasificarse en cuatro categorías, debido al manejo de material y la forma:

Pilas en forma de anillo - formadas por un equipo automático de apilador/reclamador circular de una sola caída.
Pilas cónicas - el material es vaciado desde el extremo de una banda transportadora fija.
Pilas de forma libre - pilas irregulares con bandas transportadoras móviles o camiones, con cargadores frontales.
Pilas longitudinales - pilas largas y prismáticas, formadas por un apilador lateral, o por un "tripper car", desde arriba.

En este artículo nos enfocamos en la forma más común de almacenamiento de grandes volúmenes de material a granel - las pilas longitudinales

Nuestras bóvedas comienzan desde 40m y alcanzan claros de hasta 150m.

Bóvedas para Pilas Prismáticas

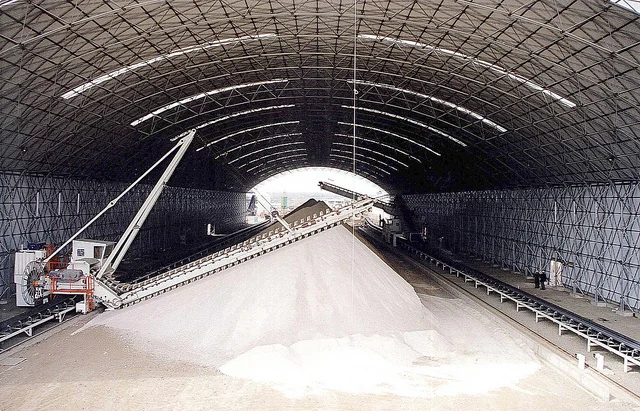

Las bóvedas o estructuras longitudinales encierran pilas prismáticas y de grandes dimensiones, además de proporcionar espacio para el equipo de apilamiento/reclamo de la pila. Las pilas, por lo general, se forman por un apilador lateral o por un "tripper car" o banda transportadora ubicada por arriba y a lo largo de la pila, y el material es "reclamado" con reclamadores automáticos laterales o por cargadores frontales.

Geométrica ofrece estructuras longitudinales o bóvedas que pueden adaptarse virtualmente a cualquier condición operacional. Para adecuarse a los requerimientos específicos del sitio y maximizar el volumen de almacenamiento, podemos diseñar estructuras de perfil parabólico, circular, compuesto, punta aguda y con muros longitudinales.

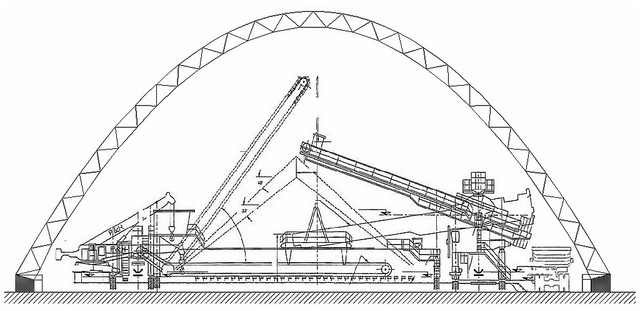

Parabólicas: Estos trabajan mejor en claros amplios con cargas gravitacionales grandes, como las provenientes de nieve, y cargas de viento moderadas.

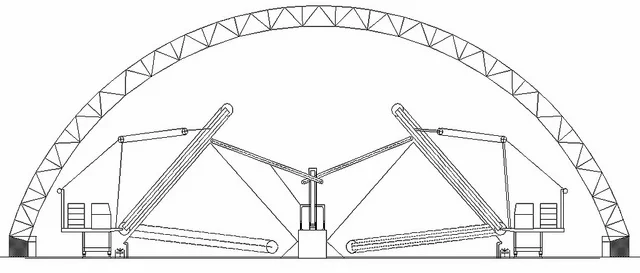

Circular: Ideal para cargas de viento grandes.

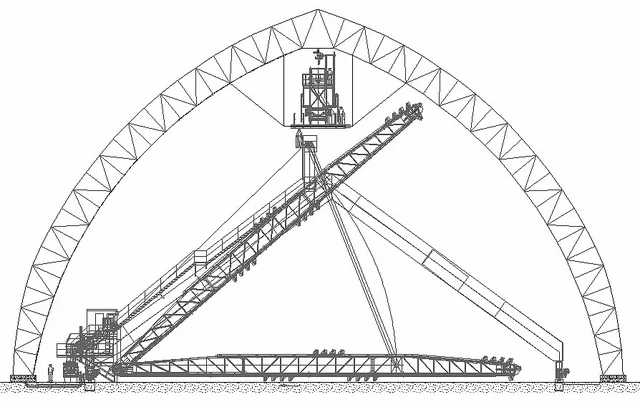

Punta aguda: Esta geometría se diseña para soportar cargas concentradas como andadores o "tripper cars", y para verter nieve.

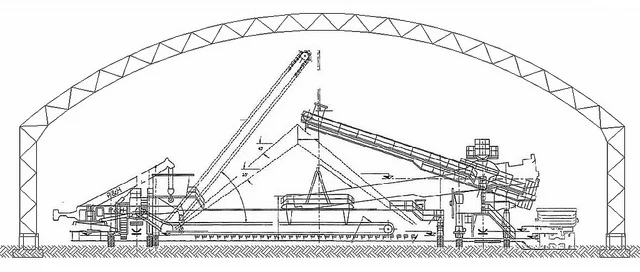

Arco con muros longitudinales: Esta se emplea cuando hay restricciones de espacio/paso.

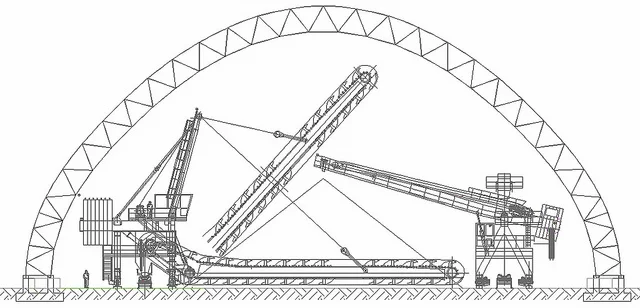

Curva compuesta: Alternativa al arco con muros longitudinales, cuando el espacio es reducido.

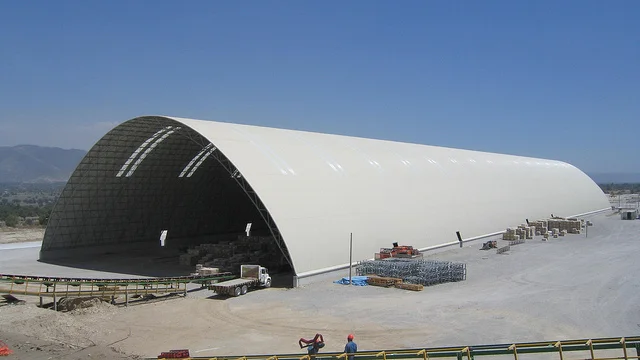

Almacenamiento de carbón y caliza, México

Instalación Sencilla y Rápida

El proceso de ensamble de Geométrica asegura una instalación rápida, segura y sencilla en cada sitio. Con la guía de expertos en el sitio de construcción, nuestras estructuras se instalan con mano de obra local. Todas las conexiones son mecánicas, por lo que no requieren soldadura.

Para la construcción, usualmente comenzamos en el centro. Se ensambla la mitad del arco en el piso, y luego se eleva mediante grúas, y se une en el ápice para formar una costilla. Costillas adicionales se van agregando y uniendo (o "cosiendo") una con otra. Este proceso se repite y continúa hacia los extremos de la estructura. Cuando la sección principal ha sido completada, los muros tapón son armados e instalados, de ser requeridos. Finalmente, el revestimiento es colocado y la estructura está lista.

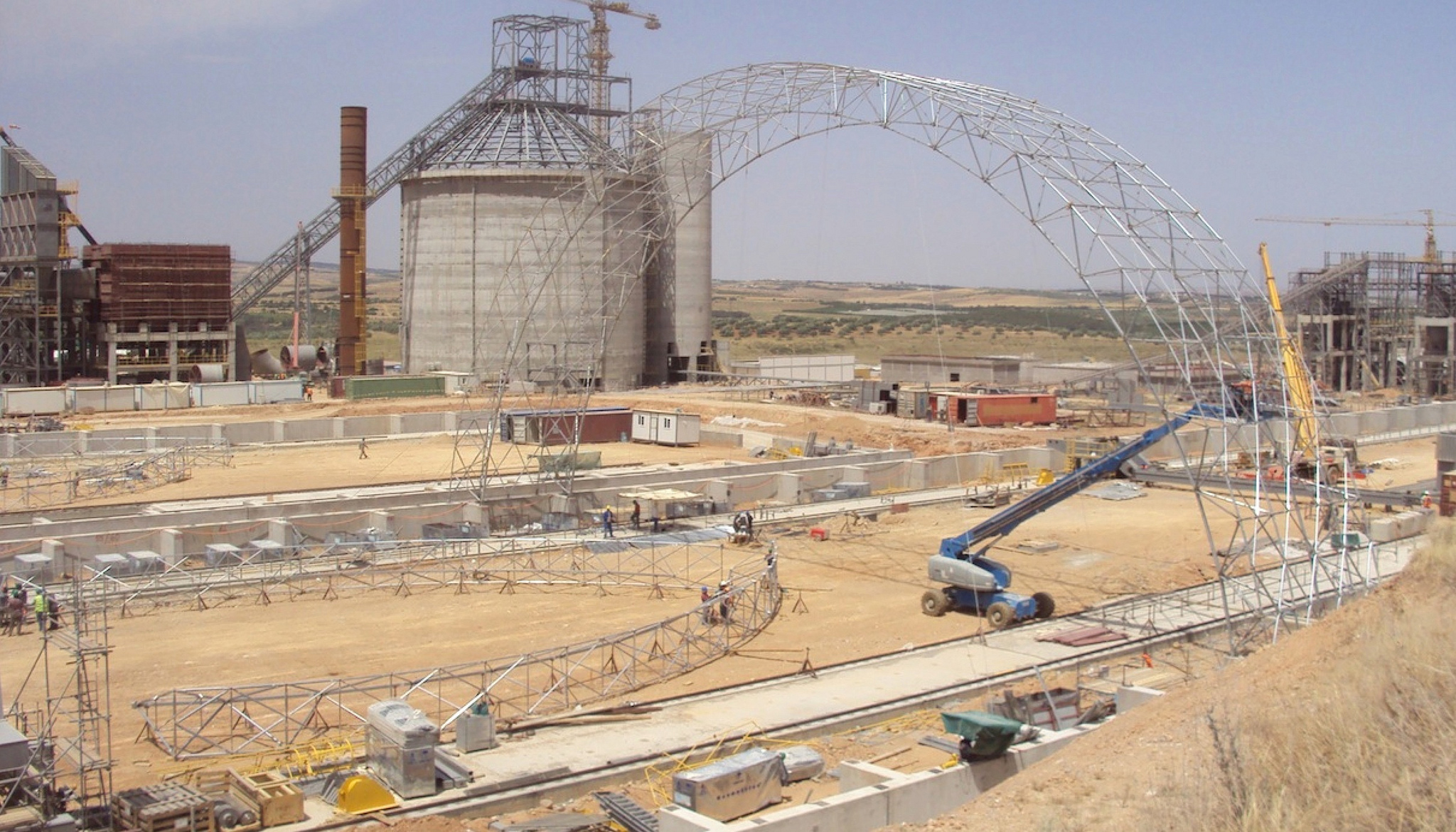

Mitades de arcos son pre-ensambladas para un proyecto en Túnez.

Mitades de arco se "cosen" para formar una "costilla".

Las estructuras pueden diseñarse para que la instalación se realice mientras la pila está en operación. Nuestra meta es conectar las soluciones de almacenamiento con la operación, enfatizando la eliminación del tiempo muerto durante este proceso.

Materiales Peligrosos

Asegurarse que los materiales a granel mantengan sus propiedades de manera consistente a través del tiempo, sin variación en su composición química, es todo un reto. Almacenar material corrosivo a granel, como carbón, madera triturada, urea, fertilizantes, azufre y otros materiales sensibles, presenta aún más retos. Estos pueden incluir ataques corrosivos a los componentes de la estructura metálica, o, debido a su naturaleza, presentan un alto riesgo de explosión.

Estructura de aluminio con revestimiento interno, que protege a la par el contenido y el ambiente.

Nuestras bóvedas son la respuesta a muchas variables que conllevan dificultades. No hay un substituto para estructuras de diseño a medida para proteger materias primas de los elementos... y al ambiente de estas mismas materias primas.

Geométrica controla atmósferas peligrosas con una combinación de materiales resistentes a la corrosión, en base a los riesgos del sitio en particular y de la aplicación a la que está destinada. Por ejemplo, los tubos de acero siempre se galvanizan, incluso puede agregarse un recubrimiento de pintura electrostática en polvo sobre el galvanizado. Las bóvedas también pueden fabricarse de tubos de aluminio. También existe la posibilidad de agregar recubrimiento interior a la estructura. Para los ambientes más agresivos al interior de nuestras obras, un revestimiento de polímero de fibra reforzada (FRP) se puede aplicar, manteniendo controlados el polvo de carbón combustible, o las pilas corrosivas como las de urea o fertilizantes.

Los extremos de las bóvedas pueden quedar abiertos, o cerrados mediante un semidomo o una estructura en forma de pared

Soluciones Amigables con el Medio Ambiente

Geométrica se especializa en el diseño e instalación de almacenamientos de claro amplio que ayudan a los operadores de pilas de material a disminuir los impactos de sus operaciones sobre la naturaleza. Eficiencia, economía y responsabilidad ambiental son inherentes a nuestros diseños. Al encerrar su pila, el polvo es contenido y las pérdidas de material por escurrimiento son eliminadas.

En Geométrica creemos que la actividad industrial y la naturaleza pueden coexistir en escalas enormes, tan enormes como puedan imaginarse. Sin importar la geografía o clima, Geométrica diseña soluciones amigables con el medio ambiente y apropiados para su negocio.

Nuestra misión es entregar soluciones de almacenamiento a la medida para industrias en cualquier parte del mundo. La pregunta es: ¿qué puede hacer Geométrica por usted? Para aprender más, por favor llena la forma de contacto y comencemos a trabajar.
