Cubiertas para patios de carbón en distintos tamaños y formas
Los patios de almacenamiento de carbón están, por lo general, al aire libre. Las reservas del combustible pueden extenderse por varias hectáreas, y en algunos casos, las pilas cambian de forma al ser el material ingresado y manipulado mediante equipo pesado. Una planta de energía típica puede contener hasta 300,000 toneladas de combustible en patios de hasta 4.5 hectáreas.
Los combustibles contaminan el ambiente al estar descubiertos. El viento y la lluvia se llevan partículas finas de estos productos a la atmósfera, puertos, ríos y muelles. La exposición directa a la luz del sol produce un incremento en el riesgo de combustión espontánea, que puede generar humo.
A pesar de estas condiciones adversas, la gran extensión de los patios de carbón hacía poco práctico el pensar en cubrirlos. Industrias, gobierno y el público en general simplemente aceptaban que los patios de carbón permanecieran al aire libre como consecuencia del uso de este energético. Aunque el estatus quo está cambiando. Ahora más y más compañías están conscientes de las implicaciones legales y ambientales de cubrir sus pilas. Geométrica ha cubierto pilas y ofrecido soluciones, ¡desde 1992!
Hoy, nuestras cubiertas y domos pueden diseñarse en distintas curvaturas, formas y medidas para lograr una completa flexibilidad. Las plantas de energía con conciencia ambiental, y las industrias que usan energéticos sólidos, ahora cubren sus pilas de combustibles.
Las pilas de almacenamiento de carbón varían en tamaño y forma. Pueden ir desde los 30m hasta los 300m. Y, sin importar si son pequeñas o enormes, típicamente hay cuatro formas: cónica, anillo, longitudinal y de forma libre. Cada tipo representa un reto distinto para cubrirse.
Pilas Cónicas
Cuando el material cae de la banda transportadora al suelo, crea una pila cónica. La base de la pila es circular, y las pendientes del cono se dan por el “ángulo de reposo” del material.
Las pilas cónicas por lo general no son muy grandes por dos problemas causados por la caída del carbón desde una banda transportadora fija: (1) hay una liberación de polvo en grandes cantidades por la acción del viento, y (2) queda aire atrapado en la pila de material. El primer problema se resuelve fácilmente con una cubierta. El segundo promueve la combustión espontánea del carbón y es probablemente la principal razón de mantener un tamaño pequeño de pila. Este tipo de pilas son muy comunes en la industria que quema cantidades moderadas de carbón, como plantas de cemento y de fertilizantes.
Geométrica ofrece domos que se adaptan a la forma de la pila controlando la emisión de polvo y minimizando la cantidad de aire en ella.
Pila de almacenamiento de carbón cubierta por un domo de 70m de diámetro, en México
Pilas en forma de anillo
Si el equipo de apilamiento gira 360° alrededor del punto central, se forma una pila en forma de anillo. Este tipo de pilas almacenan grandes volúmenes de carbón en áreas relativamente pequeñas. Pueden estar sobre el piso o contenidas dentro de una pared de concreto.
En una pila en forma de anillo, el gálibo es muy importante. Para una pila cubierta sobre el piso, frecuentemente se prefiere contar con equipo con movimiento alrededor de la pila. Para lograr lo anterior, el diámetro del domo se incrementa y el ángulo de inicio necesitan estar cerca de los 90° para que haya suficiente espacio para estos vehículos y equipos. De manera similar, para pilas contenidas por una pared, el equipo de reclamo puede necesitar un perfil especial para la cubierta del domo.
Geométrica ofrece domos con perfiles que pueden alcanzar los requerimientos de espacio libre de su proyecto, con pared o sobre el piso.

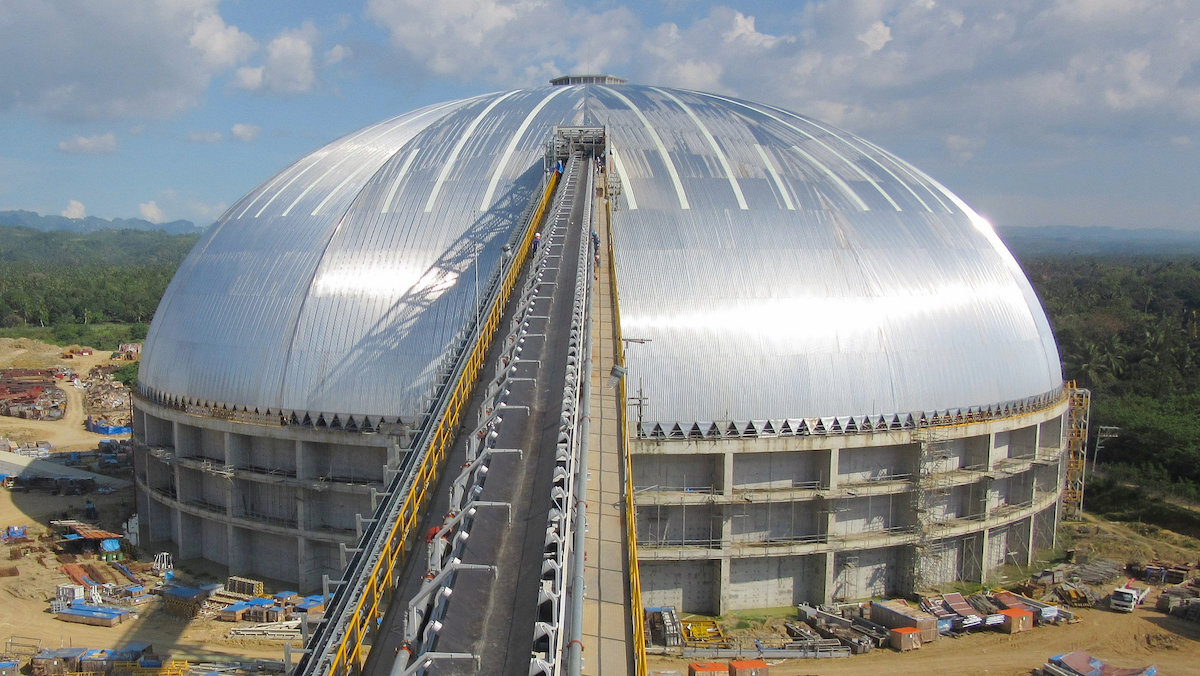

Domo para almacenamiento de carbón de 126m en Filipinas
Pilas longitudinales
Los equipos automatizados de apilamiento y reclamo lineal producen pilas en forma de un prisma triangular. Estas pilas pueden ser muy largas, pero su ancho y altura se ven limitados por el alcance del equipo. Algunos tipos de carbón también requieren restringir la altura de las pilas para prevenir el riesgo de combustión espontánea o de aplastamiento.
Las pilas longitudinales de carbón están cubiertas con “bóvedas” o “domos longitudinales”. Además de la pila misma, los domos de este tipo deben cubrir bandas transportadoras y equipo de apilamiento y reclamo en un lado de la pila.
En ocasiones, el equipo de apilamiento es compartido por dos pilas. Esto se llama “pila doble”. Para cubrirlas, se requiere una bóveda con mayor claro. Las bóvedas típicas alcanzan de 50m a 80m para pilas sencillas, y arriba de 90m para las dobles.
Geométrica ha diseñado y construido domos longitudinales de hasta 110m de claro, y de cientos de metros de extensión. Cuando se requieren bóvedas para pilas dobles de mayor extensión de 100m, vale la pena considerar utilizar un domo de forma libre, descrito a continuación.
Bóveda de almacenaimiento de carbón de 300m de largo, en Túnez
Pilas de forma libre
Las pilas de almacenamiento no siempre tienen formas sencillas. Tampoco están siempre en terrenos planos. Muchas veces, estas pilas de “forma libre” cubren áreas enormes y en constante cambio por bandas transportadoras, camiones y excavadoras. Muchas están rodeadas por edificios pre-existentes, cercas u otros equipos.
Las limitaciones de los edificios convencionales no pueden cubrir claros libres tan grandes en terrenos irregulares. Con un domo, se puede cubrir la pila completa. Debido a que no hay columnas internas, se logra aprovechar el máximo espacio disponible.
Los domos geodésicos de forma libre Geométrica son una marca registrada – Freedome®. Esta superestructura es increíblemente fuerte puede alcanzar claros, en formas irregulares, de hasta 300m, en terrenos desiguales y sin columnas interiores.
Sin tiempos muertos
Entendemos que muchas pilas deben permanecer en operación mientras se está construyendo la cubierta. Las pilas pueden seguir operando mientras la cubierta se instala de forma segura, rápida y económica, sin equipos pesados, andamios o soldadura. Se reduce tiempo, mano de obra y equipos, por lo tanto, se reduce el costo de instalación.
Sin importar la geografía o clima, Geométrica diseña domos como una solución satisfactoria desde el punto de vista de negocio y ambiental. Creemos que la industria y naturaleza pueden coexistir en una escala inimaginable.
Nuestra misión es proveer almacenamiento de carbón a la medida alrededor del mundo. La pregunta es , “¿Qué puede hacer Geométrica por su proyecto?” Para aprender más, por favor llene la forma de contacto, y ¡comencemos a trabajar!
