Otro Hito en Chile
¡Así se hace! Aquí hay un video de la instalación (10seg.) de la plataforma tridimensional que cuelga del ápice de uno de los domos más grandes que hemos diseñado.
Este domo en Bocamina Sur almacenará 150,000 toneladas de carbón para Enel, el dueño de la central eléctrica. La plataforma sostendrá ventiladores, pasadizos y una malla rectificadora para el sistema de ventilación del domo. La carga izada pesa 40 toneladas, mide 760m2, y se requería levantar a mas de 30m de altura, para luego conectarse a la estructura del domo. Cuidadosa planeación hizo que la maniobra parezca fácil, a pesar de su complejidad.
La plataforma fue ensamblada en sitio usando conectores y tubos Geométrica. Estos componentes pesan cerca de 18 toneladas, pero nuestro cliente (e instalador del domo), Echeverria Izquierdo Montajes Industriales, pidió que el domo pudiese izar 40 toneladas de carga.
El ancho máximo de la plataforma es de 34.3 metros (112 pies)
Ensamblada en piso, la estructura tridimensional sujetará el sistema de ventilación del domo
¿Por qué nuestro cliente nos pidió 40 toneladas, en vez de 18? Debido a que así sería posible pre-instalar, en piso, equipo adicional, como soportes de los ventiladores, rejas de acero, pasamanos y los rectificadores de plástico reforzado.
Los rectificadores requirieron cortes y patrones de instalación especiales. Hacer el trabajo a nivel de terreno ahorró una gran cantidad de horas hombre comparado a lo que sería hacerlo en altura. Así, el trabajo se terminó mas rápido, y no se requirieron grúas para levantar cada pieza.

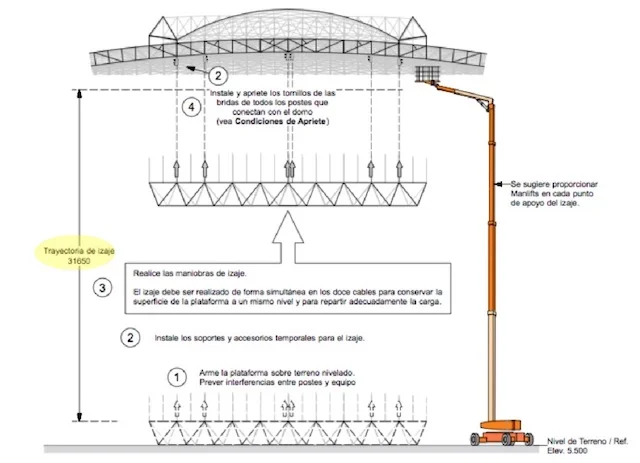

El ápice del Freedome® fue preparado con 12 soportes temporales en la capa inferior, donde se colocaron polipastos eléctricos operados a control remoto. En el suelo, la plataforma tridimensional también fue preparada con sus respectivos 12 puntos de izaje en su capa superior.
Uno de los 12 polipastos en capa inferior del domo - 5 toneladas de capacidad cada uno
El video es de 10 segundos en cámara rápida. La maniobra realmente tomó alrededor de una hora. Fue un proceso de precisión quirúrgica. Los 12 polipastos y cables fueron esmeradamente controlados para desplazamiento simultáneo. La ejecución fue perfecta. ¡Felicitaciones al equipo del proyecto!

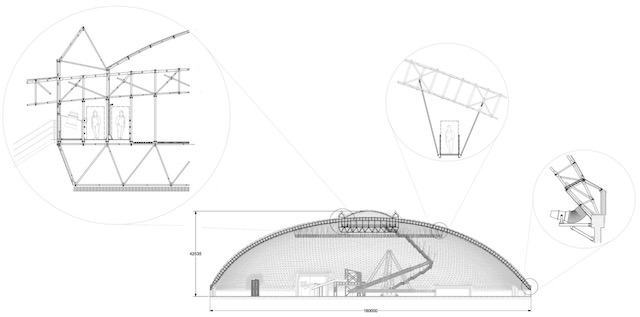

Domo Bocamina Sur - claros libres de 179 x 182 metros (587 x 597 pies)
Este es el segundo Freedome Geométrica para la central eléctrica Bocamina en Chile. Ambos domos tienen geometrías de forma libre para coincidir con las áreas de la planta de carbonera, y cada uno cubre cerca de 24,000 m2 (258,000 pies cuadrados). Para más información sobre este proyecto y el primer domo (Bocamina Norte), por favor, pulse en los siguientes enlaces.
