Aventuras en los Andes
Al hablar de los Andes en Sudamérica, no es difícil imaginar los retos del almacenamiento de agregados en el área. Los vientos levantan polvos; enormes cantidades de nieve cubren la región; y pendientes tortuosas no permiten el uso de métodos convencionales de construcción. ¿Cómo encontrar una solución de almacenamiento?
No Mueva Montañas... ¡Construya Sobre ellas!
A través de los años, las empresas cementeras y mineras han escuchado acerca de Geométrica, y al observar sus logros han confiado en ella. Gracias a la versatilidad de la tecnología Freedome®, decenas de domos Geométrica, así como estructuras longitudinales, se han instalado en varias elevaciones en Perú, Bolivia, Argentina, Chile, y otras regiones de los Andes. Las estructuras tradicionales de postes y vigas parecen imposibles de construir en estos ambientes, pero el sistema Geométrica es ideal para proyectos que alcanza altitudes de más de 14,000 ft (4,267m). El espacio libre de columnas es único al permitir la transferencia de momentos a través de la junta.
Sin importar que tan alto sobre la montaña se coloque la estructura, los Freedomes son las mejores alternativas ecológicas para enclaustrar pilas de almacenamiento. La pila puede estar en un terreno irregular, ya que la tecnología Freedome permite diseños arbitrarios en cualquier terreno. El interior libre de interferencias permite el flujo libre de tráfico, personas, vehículos, bandas y otros equipos, con la pila operando. Esto permite que no haya tiempos muertos y que la producción continúe durante la construcción. A continuación algunos proyectos que ejemplifican nuestro trabajo con domos y longitudinales en los Andes.
Forma Libre en la Planta Cerrillos

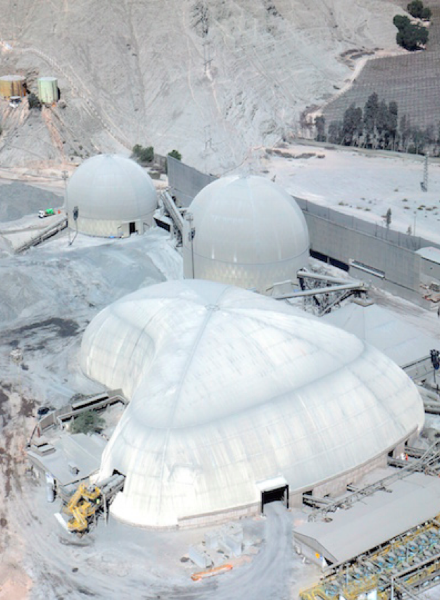

Aunque Chile es conocido por su producción de vino y minería de cobre, ambas industrias no necesariamente pueden existir una junto a la otra de manera sencilla. A 30 km al sureste de Copiapó existen viñedos. Cuando el polvo del mineral utilizado en la planta comenzó a ser un problema para la producción local, fue necesario cubrir la planta y enclaustrar sus operaciones de triturado. El domo de estilo libre en la Planta Cerrillos fue la solución perfecta para la pila, rodeada por equipo y bandas transportadoras. En el área principal, un Freedome de 90m encierra más de 5,000 m2 en una forma irregular producto de años de expansiones. Dos domos circulares (de 30 y 40 metros) también se construyeron para controlar las emisiones y los polvos, demostrando que industria y naturaleza pueden coexistir.
Geométrica diseña y construye cubiertas hechas a la medida de sus pilas en forma de anillo, cónicas, o bien, de forma longitudinal y de cualquier dimensión en los Andes. A causa de esta demanda de almacenamiento de agregados surgió la siguiente generación de diseño de claro amplio. Mediante el pensamiento innovador, investigación rigurosa y avances tecnológicos, hemos podido proveer estructuras con revestimiento que logran instalarse directamente sobre las pilas, con un peso de alrededor de un tercio del peso de una estructura convencional comparable en tamaño.
El Brocal
El proyecto El Brocal ejemplifica fuerza y belleza en la región centro-oeste del Perú. Esta empresa, la más grande de su tipo (pública, dedicada a la minería de metales preciosos) estaba comprometida a preservar el ambiente mientras cubría su almacenamiento de cobre en Cerro de Pasco. Geométrica diseñó una estructura de almacenamiento longitudinal de 58m para cubrir el mineral y el equipo. Aún con el espacio limitado, la administración de El Brocal pidió que la construcción se hiciera con la mínima interrupción de sus operaciones. Geométrica completó el proyecto sin interrumpir la producción.
El Brocal: vista interior de la estructura longitudinal para almacenamiento de mineral.
Las estructuras Geométrica aprovechan el comportamiento estructural tridimensional. Están construidas de tubos prefabricados en acero galvanizado o aluminio. Cada domo o longitudinal es diseñado por computadora en las instalaciones de manufactura de Geométrica. Cada miembro tubular es etiquetado con un código de barras, se coloca en un contenedor, y se envía al sitio, donde se conecta mediante conectores de aluminio. Estas estructuras son increíblemente fuertes y versátiles, y el sistema se diseña para soportar cualquier desafío climático en la región. Vientos huracanados, tormentas de nieve y enormes pendientes dejan de ser un problema gracias a la aplicación de los Freedomes®.
San Cristobal
Esta mina boliviana a cielo abierto dedicada a la explotación de plata, plomo y zinc, requiere que se transporten 150,000 toneladas de rocas y se procesen 40,000 toneladas de minerales diariamente. Cuando la mina necesitó almacenamiento adicional de zinc, Geométrica diseñó y construyó un domo circular de 142m, el más grande de su tipo en Bolivia.
San Cristóbal se localiza a más de 4,000 metros sobre el nivel del mar, en el Altiplano de los Andes. La producción requiere el transporte de 150,000 toneladas de roca, y el procesamiento de 40,000 toneladas de mineral diariamente, haciendo necesaria una infraestructura robusta. Más de 88,000 tubos galvanizados y 30,000 conectores de aluminio forman el domo. Las piezas se empacan y embarcan en cajas metálicas.
El sistema Geométrica no requiere soldadura, ya que los tubos se ensamblan con los conectores y la unión se mantiene. La unión precisa y simple permite que la operación continúe durante la construcción, facilitando esta tarea aún en ambientes complicados. Aquí puede leer más acerca de este proyecto.
Loma Negra
Loma Negra ha utilizado caliza desde finales de 1920 al producir Cemento Portland y otros productos relacionados en Argentina. Cuando la compañía necesitó una solución para almacenar caliza adicional, contactó a Geométrica.
Ahora, un inmenso domo de 110 metros se contempla en el panorama del distrito de Olavarría, Buenos Aires, en lo alto de las montañas de San Jacinto. El sitio fue diseñado para absorber el impacto ambiental de la producción. El domo asegura que las propiedades químicas del material se resguardan, mientras la producción apoya la economía regional y provee empleo para muchos trabajadores del área.
Barrick Zaldivar
La Mina Barrick Zaldívar, a cielo abierto, explota cobre en la Región II al norte de Chile, en una elevación de 3,300 metros. Localizada aproximadamente a 1,400km al norte de Santiago, y 175km al sureste del puerto de Antofagasta, requería un domo circular de 95 metros para guardar minerales.
Barrick escogió a Geométrica para diseñar y construir su estructura por varias razones: 1) Geométrica es uno de los más grandes y conocidos constructores de domos en el mundo; 2) Geométrica tenía experiencia considerable en este tipo de domos en Chile; 3) Geométrica ofrecía un precio competitivo; y 4) el programa de instalación fue rápido, incluso con la pila en operación.
Un domo de 95m ahora cubre la pila y mantiene a salvo el material del aire y contaminantes.
El Teniente
Cuando Geométrica fue contratada para la manufactura de la estructura longitudinal de Codelco, la nieve era un factor determinante al momento del diseño para esta cubierta de cobre. La estructura estaría anidada en una montaña en medio del más hermoso escenario imaginable a 2,300 metros sobre el nivel del mar. Y abajo había 2,400 kilómetros de túneles, en la mina más grande bajo tierra de cobre, activa desde 1904.
Hoy, El Teniente produce ánodos de cobre refinados al fuego, resultando en 403,616 toneladas métricas de cobre fino.
Mantos Blancos

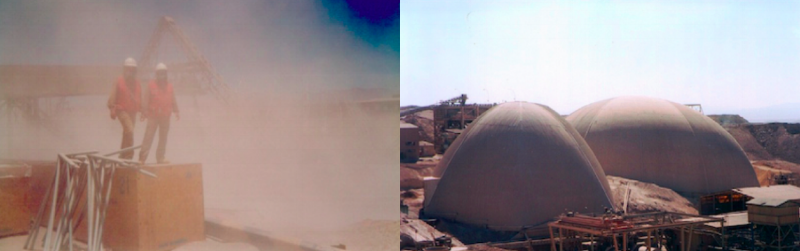

Geométrica usa un mínimo de materiales al construir sus estructuras de almacenamiento, que son a la vez ligeras pero increíblemente fuertes. Esto es ejemplificado por el proyecto para la Empresa Minera de Mantos Blancos, un dueto de domos ensamblados mediante métodos rápidos y no invasivos.
Un mínimo de espacio y equipo fue requerido, permitiendo una atmósfera colaborativa en la que otros subcontratistas pudieran trabajar simultáneamente. Varios métodos de ensamble se emplearon a la par. El resultado fue un domo de 70m y otro de 60m. Ambos mitigan los polvos y protegen al ambiente.
Un dueto de domos construidos para la Empresa Minera de Mantos Blancos.
Más Actividad en Antofagasta
Cuando el mayor productor del mundo de plata y el séptimo más grande de cobre, Sierra Gorda, necesitó un par de domos, la opción seleccionada fue Geométrica. La mina de cielo abierto se localiza en Antofagasta, región norteña de Chile, y necesitaba almacenamiento para mineral de cobre y concentrado. Geométrica diseñó y manufacturó los componentes para un enorme almacén de mineral de cobre, con tecnología Freedome, de 122m, y otro de 62m para contener concentrado. El menor fue revestido de manera interior para protección de los componentes contra la corrosión. Ambos ayudaron a las operaciones primarias, secundarias y terciarias de triturado, almacenando materia primera. Puede leer más del proyecto aquí.
El Domo en Escondida
Geométrica ha construido los domos industriales de mayor tamaño sobre pilas de forma libre, utilizando la tecnología Freedome. Otro ejemplo es el almacén de mineral de 99m en Escondida, Chile, actualmente uno de los mayores productores de cobre en el mundo, y el mayor de la región. A Geométrica le complace haber diseñado y manufacturado las cubiertas tipo domo para la pila de Escondida, especialmente porque la mina juega un rol importante en la economía chilena, al proveer el 2.5% del PIB del país.
Almacenamiento de Agregados en Los Andes
Otras Obras en Chile
Chile es un país lleno de muchos recursos naturales, y un prolífico productor de mineral, clinker, cosechas y otros. Gracias a las relaciones entre productores locales, la región tiene varios domos Geométrica en su panorama. Por ejemplo, el par en Caserones, uno de 145m que cubre mineral de cobre, con tecnología Freedome; y otro de 52m que cubre concentrado. Ambos están a 4,000m sobre el nivel del mar, a 160km al sureste de Copiapó, en la Región de Atacama. Pan-Pacific Cooper y Mitsu and Co. Ltd. Construction son dueños de la mina, que enfrentó desde el inicio los retos del ambiente: el lugar árido, las temperaturas congelantes, los vientos enormes, y la falta de ciertos recursos.
Los domos Caserones se diseñaron para soportar el ambiente, con sus enormes cargas de nueve de hasta 800 kg/m2 y presiones de viento de hasta 300kg/m2.
At 145m diameter and 94m high, the Geometrica dome at the Caserones mine in Chile is one of the largest stockpile covers in the world.
Sin importar el terreno, clima, localidad o pila, la pregunta es, "¿qué puede hacer Geométrica por usted?" Por favor llene nuestra forma de contacto.
